AWS side to side VPN建置實作

　　在完成Public Subnet與Private Subnet後，開始規劃IPSec VPN與公司內部資源建立安全性連線，基本上有兩種方式:

1. Hardware VPN-使用VPC提供之Hardware VPN服務與客戶端之Hardware VPN Device(如Cisco、Juniper Router等)建立連線，但除了廠牌限制外、韌體上也有限制，設定參數太過複雜，以至於難度較高，最重要的是需要額外收費。

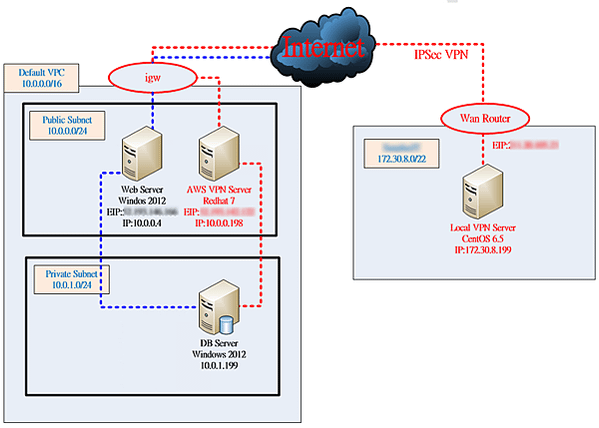

2. Software VPN-使用VPN軟體建立Side to Side VPN，除了設定上較容易外，也沒額外費用產生，此篇採用openswan來實作，架構圖如下所示。

• AWS與公司環境基本上都是採WAN Router 直接NAT外部IP對應到內部，所以兩邊伺服器的網路介面都只需要一個，如果您是採用一張網卡接外部IP，一張網卡接內部IP，此篇的設定方式則需要做一些調整(不另外說明)。
• 另外因安全性問題，EIP部分已遮蓋。

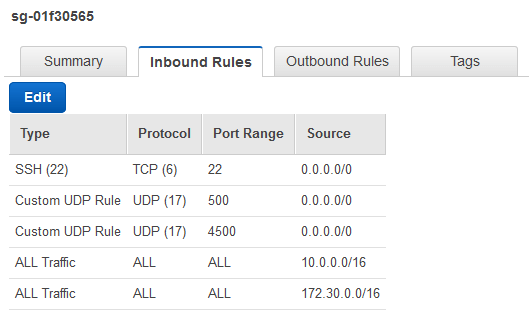

1. 請先於Public subnet建立一台redhat 7之Instance，並將Security Group中Inbound加入下圖規則，除了IPSec所需500、4500 port外，並允許雙方LAN網段所有流量通過。
2. SSH至AWS SIDE VPN SERVER，使用ec2-user登入後，請修改root密碼並切換至root。

3. 關閉SELINUX並安裝openswan且設為開機自動啟動

# yum install wget bind-utils openswan lsof

# chkconfig ipsec on

4. 關閉RHEL 7 之Firewalld並安裝使用iptables。(因RHEL 7使用Firewalld取代iptables，但因習慣問題這邊還是使用iptables)
5. 關閉並停止firewalld

# systemctl mask firewalld

# systemctl stop firewalld

• 安裝 iptables

# yum install iptables-services

• 啟動及設定開機執行 iptables

# systemctl enable iptables

# systemctl start iptables

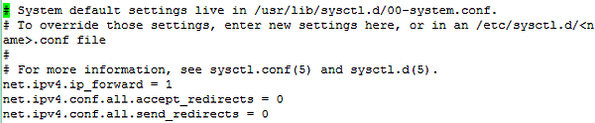

5. 編輯sysctl.conf，加入以下參數。

net.ipv4.ip_forward = 1

net.ipv4.conf.all.accept_redirects = 0

net.ipv4.conf.all.send_redirects = 0

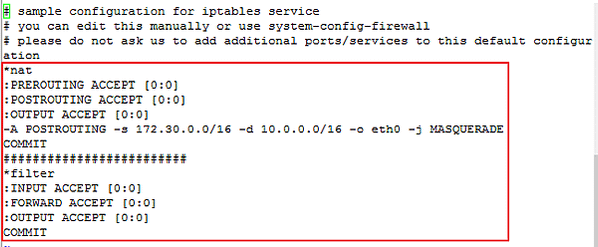

6. 編輯iptables，加入以下NAT規則。

7. 建立IPSec設定檔與sharekey。

• 建立sharekey

• 輸入兩邊的Public IP 與 PSK code，PSK code請隨意輸入超過20 byte之字元即可，兩邊需相同。

EIP1 EIP2: PSK "1qaz2wsx3edc4rfv5tgb6yhn"

8. 修改ipsec.conf，並確認為以下參數內容。

9. 到目前為止，AWS Side 之VPN設定已完成。

1. 請於公司內部網段建立一台Cent OS Server並關閉SELINUX，之後安裝openswan且設為開機自動啟動

# yum install wget bind-utils openswan lsof

# chkconfig ipsec on

2. 編輯sysctl.conf，加入以下參數。

net.ipv4.ip_forward = 1

net.ipv4.conf.all.accept_redirects = 0

net.ipv4.conf.all.send_redirects = 0

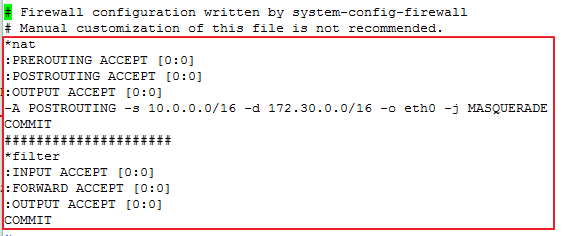

3. 編輯iptables，加入以下NAT規則。

4. 建立IPSec設定檔與sharekey。

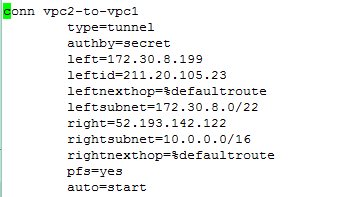

• 建立conf，參數如下:

• 建立sharekey

• Public IP 與 PSK code，PSK code請隨意輸入超過20 byte之字元即可，兩邊需相同。

EIP2 EIP1: PSK "1qaz2wsx3edc4rfv5tgb6yhn"

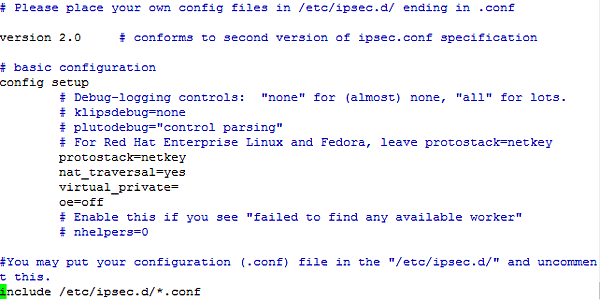

5. 修改ipsec.conf，並確認為以下參數內容。

6. 到目前為止，LOCAL Side 之VPN設定已完成。

1. 請兩邊將ipsec服務重新啟動

service ipsec restart

• 於Local side確認tunnel是否有起來

service ipsec status

2. 兩邊互ping測試。

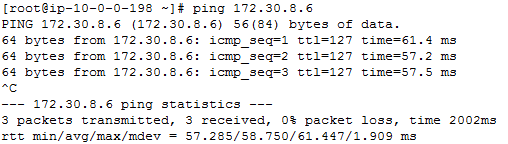

-AWS side VPN Server ping local VPN Server Lan端IP(172.30.8.6)成功

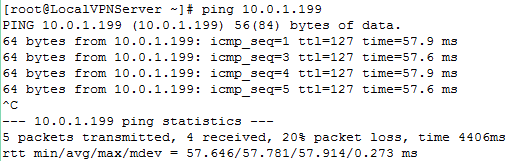

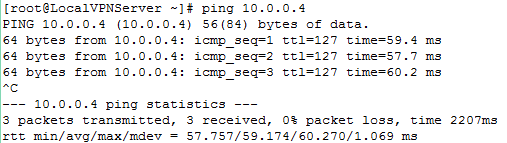

-Local side VPN Server ping AWS VPN Server public subnet端IP(10.0.0.4)成功

-Local side VPN Server ping AWS VPN Server private subnet端IP(10.0.1.199)成功

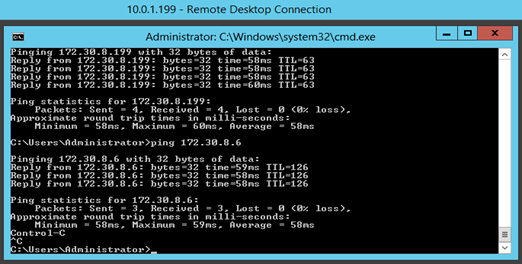

-AWS private subnet DB server ping local side lan端IP(172.30.8.199、172.30.8.6)成功

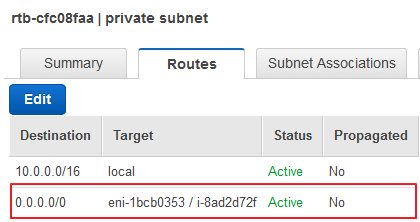

• 如果這邊不成功，除了確認該security group已加入允許兩邊LAN端通過的規則外，再請確認private subnet之route table有將default gatway指到AWS Side VPN instance上，否則LAN端還是不會通。

3. 此建置對於網路1~3層的知識與iptables的運作方式之理解需求很高，務必先有一定的了解後對於之後的debug才會比較順利。
